Zestaw uchwytów dachowych do 2 paneli fotowoltaicznych - Informacje

Zestaw montażowy na dach dla 2 paneli słonecznych

Zestaw do montażu na dachu zawiera wszystkie elementy wymagane do zamontowania modułów słonecznych na dachu domu.


• Odpowiedni dla modułów solarnych o wysokości 30-45 mm!
• Całkowita długość: 2460 mm
• Wymiary poszczególnych profili: 1230 x 40 x 40 mm
• Wymiary przyłącza: 120 x 45,5 x 25 mm
• Wymiary zacisku środkowego: 70 x 39,4 x 22,4 mm
• Wymiary zacisku końcowego: 70 x 34 x 28,6 mm
• Wymiary zaślepki: 43 x 20 x 43 mm

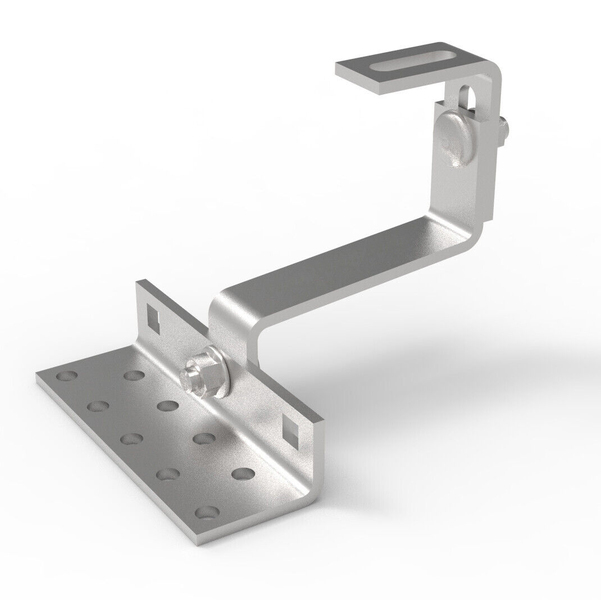

Haki dachowe
Nasze odporne na warunki atmosferyczne wsporniki Z ze stali nierdzewnej są całkowicie wstępnie zmontowane. Haki dachowe nadają się do montażu szyn aluminiowych, szyn profilowych, szyn mocujących oraz do mocowania modułów fotowoltaicznych lub systemów solarnych.

        Materiał: stal nierdzewna (SUS 430) Płaskie haki stalowe: 60 x 30 x 5 mm
        Długość haka wewnątrz: 115 mm
        Wymiary płyty podstawy: 140 x 54 x 5 mm
        Otwory mocujące: 9 x 9 mm z przesunięciem
        Regulacja wysokości płyty bazowej: 44-47 mm
        Regulacja wysokości płaskich haków stalowych: 60-92 mm
        Wymiary szczeliny: 45 x 11 mm
        Całkowita regulacja wysokości: 120-160 mm
        Wymiary całkowite: 174 x 140 x 120-160 mm
        Odpowiednia śruba: M10x25 stal nierdzewna A2
        Odpowiednia nakrętka: M10 stal nierdzewna A2
        Maksymalne obciążenie śniegiem: ok. 140 kg
        Prędkość wiatru: maks. 60 m/s
        Waga pojedynczej sztuki: 0,76 kg

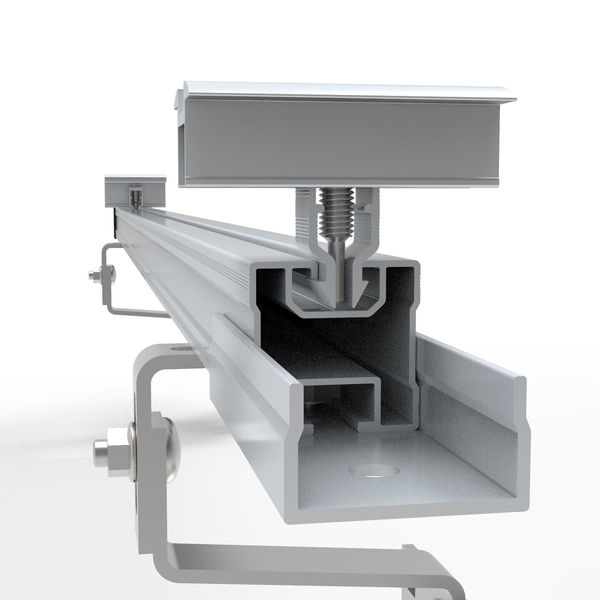

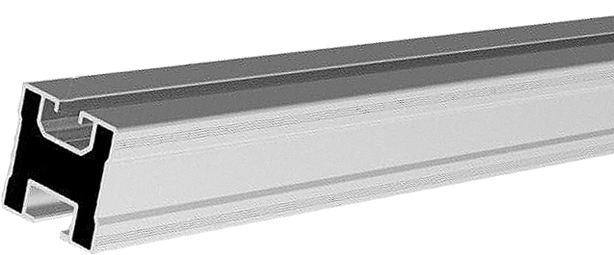

Profil aluminiowy
Profil wykonany z wysokiej jakości aluminium imponuje odpornością na warunki atmosferyczne i oferuje miejsce na panele słoneczne o szerokości do 1150 mm.

Zestaw śrub
Wystarczy przymocować haki dachowe pod dachówkami za pomocą 18 wkrętów do drewna ze stali nierdzewnej. Panel solarny jest mocowany do profilu aluminiowego za pomocą zacisków.

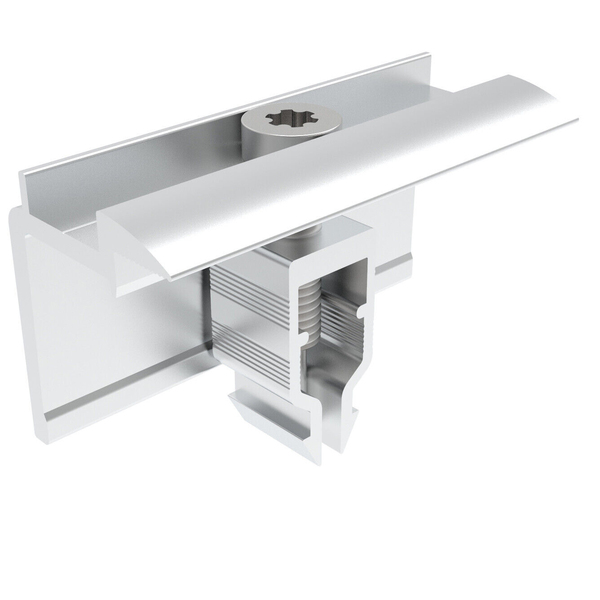

Zacisk końcowy
Zaciski końcowe wykonane z aluminium mocują moduł solarny do profilu aluminiowego. Wsuń zaciski końcowe w szynę, dokręć śruby i gotowe!

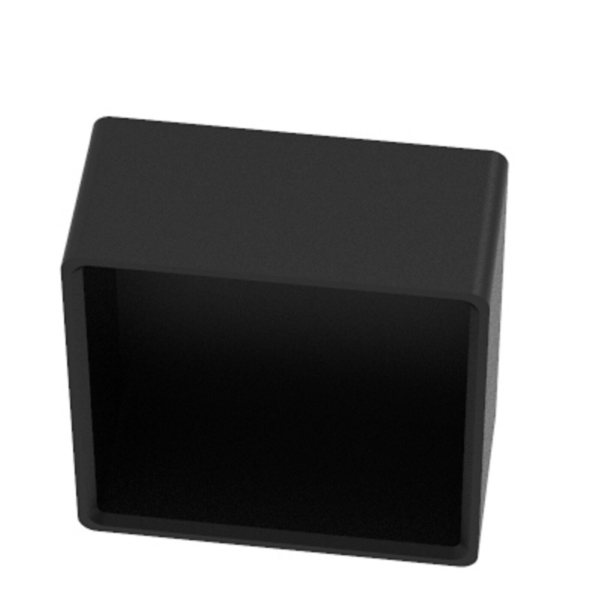

Zaślepka
4 zaślepki z PE zapobiegają przedostawaniu się brudu i deszczu do profili aluminiowych.

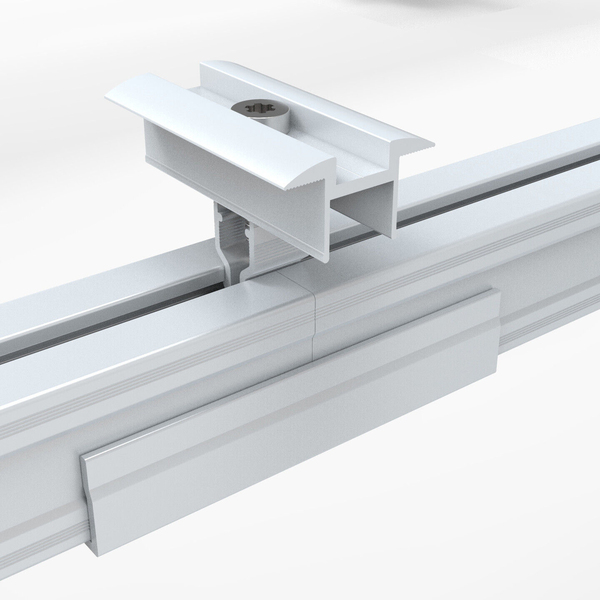

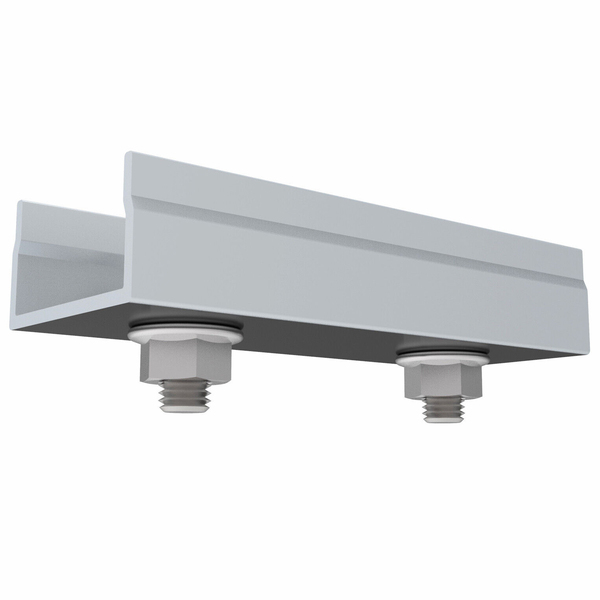

Przedłużenie profilu
Dzięki tej szynie łączącej można łatwo przedłużyć profile modułów solarnych. Włóż profile, dokręć śruby - GOTOWE!

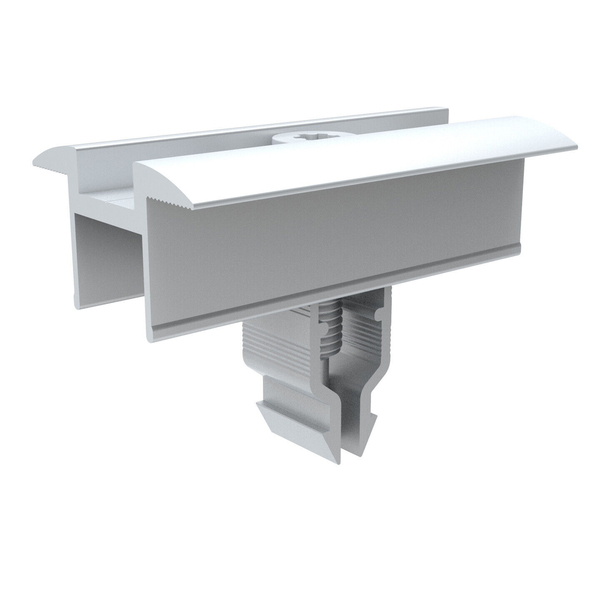

Zacisk środkowy
Zacisk środkowy jest odpowiednikiem zacisku końcowego i umożliwia przymocowanie dwóch modułów słonecznych do jednego profilu aluminiowego w celu zaoszczędzenia miejsca.

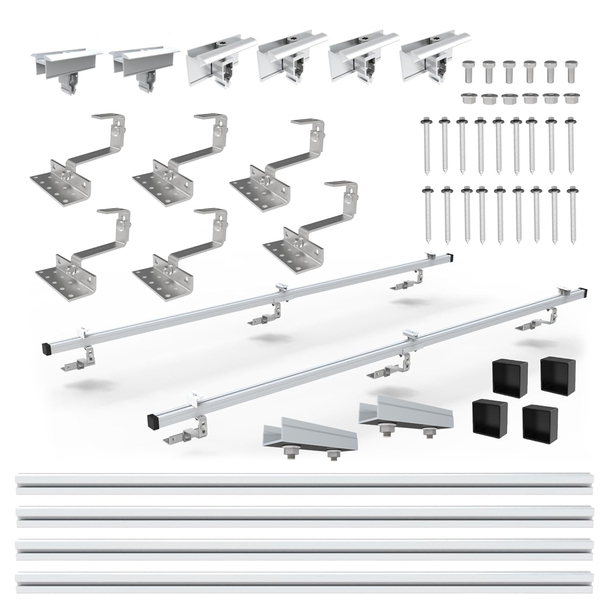

Zakres dostawy:
• 4x szyna montażowa 1230 mm
• 2x łączniki szynowe 40x40
• 2x zacisk pośredni
• 4x zacisk końcowy
• 6x śruba z łbem sześciokątnym
• 6x nakrętka kołnierzowa
• 6x regulowany hak dachowy (6x podstawa L; 6x część Z; 6x przegub L; 12x śruba nośna M10x25;
       12x nakrętka kołnierzowa M10)
• 4x zaślepka szyny
• 18 wkrętów do drewna

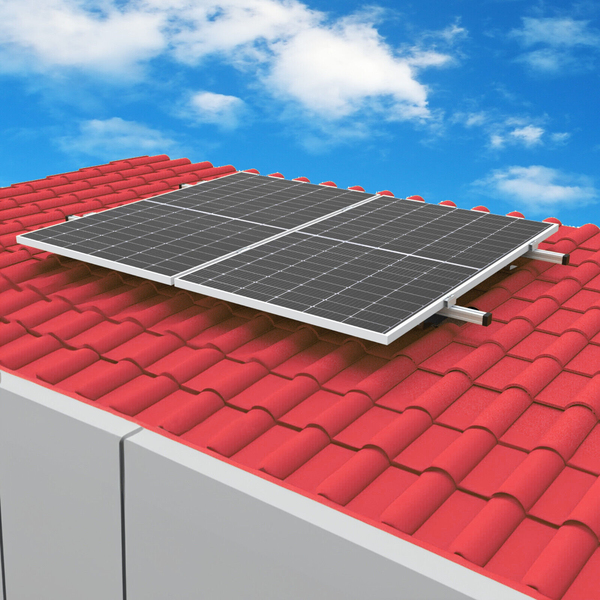

Ten kompleksowy zestaw do montażu modułów solarnych na dachu zawiera wszystkie elementy wymagane do montażu 2 modułów solarnych na dachu domu.

Prosta instalacja
    Przygotuj profile
    Podnieś dachówki
    Dokręć haki dachowe
    Zamocuj moduły słoneczne
    Dokręcić zaciski środkowe i końcowe

Przygotowanie
    Połącz profile aluminiowe

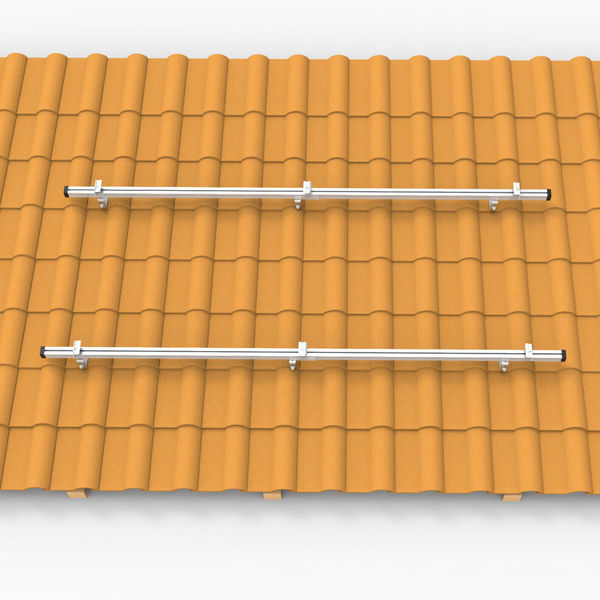

    Zamocować haki dachowe poniżej profilu
    Włożyć zacisk środkowy powyżej do środka
    Przymocuj zaciski końcowe do końców
    Umieść zaślepki

Wszystko w zestawie!
